Cấu tạo bơm khí nén

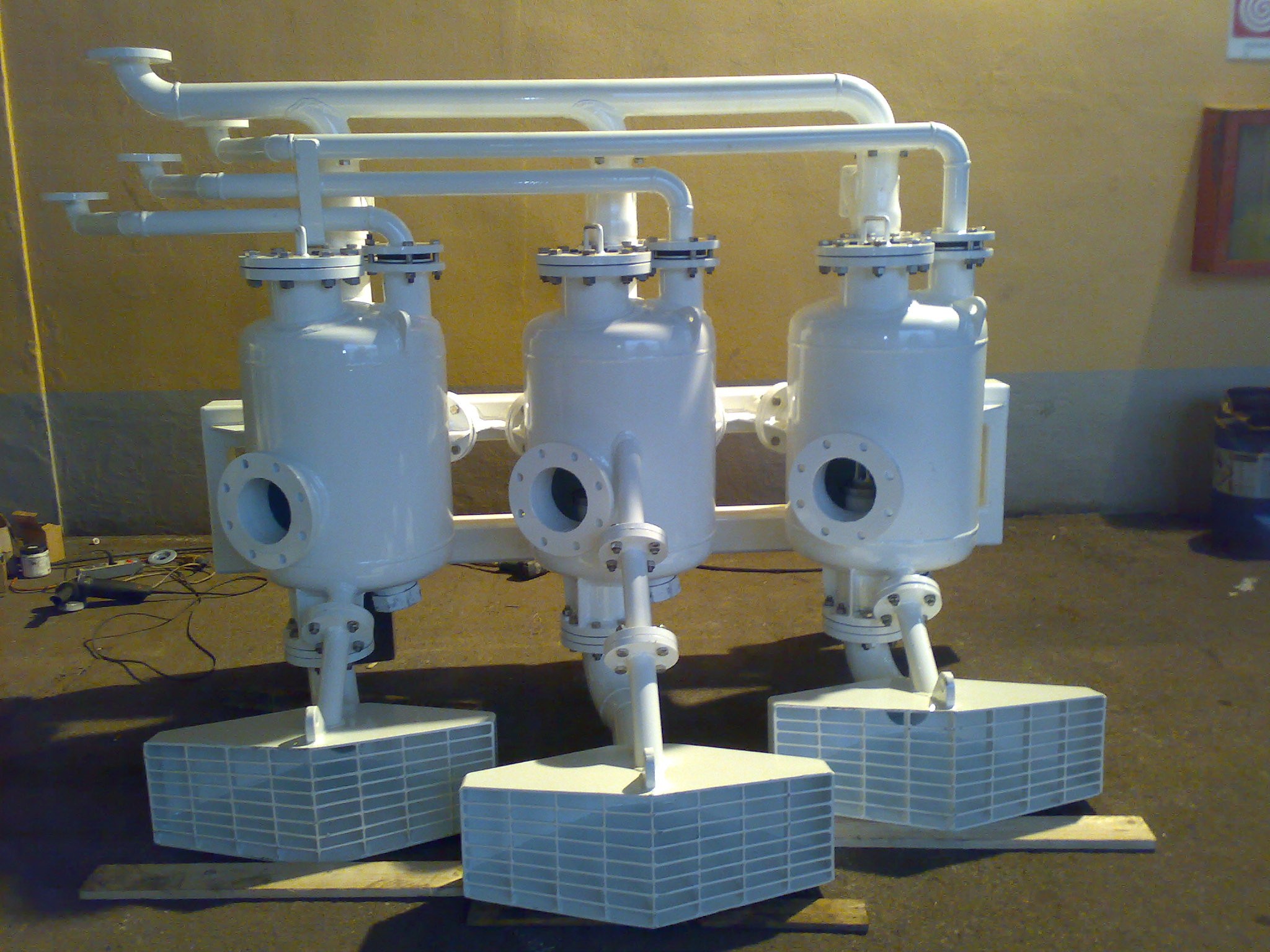

Thân bơm (pump body)
Thân bơm được thiết kế gồm 3 xi lanh thẳng đứng được tổ hợp thành cụm hướng tâm hoặc thẳng hàng. Tổ hợp với thân bơm có hệ thống các van (hút, xả) và lưỡi cắt bùn.
- Mỗi xi lanh được cấu tạo bởi:
Thân bơm hình trụ có van nạp bên trong và các cửa kiểm tra.Van nạp được chế tạo bằng thép không gỉ và đế cao su chịu mòn; Cửa kiểm tra trên thân bơm dùng để kiểm tra van nạp và phía bên trong thân bơm. Cửa kiểm tra đáy bơm: cho phép xả bùn khỏi xi lanh khi đặt trên boong của pontoon.
- Van xả có cấu tạo dạng cầu có đế bằng cao su chịu mòn. Van xả được nối với thân bơm và hệ thống đường ống xả;
- Van cấp và xả khí được chế tạo bằng cao su hoặc quả cầu rỗng bằng thép inốc và đặt ở phía trên của thân bơm.
- Hệ thống lưỡi cắt bùn và đất được lắp dưới các xi lanh. Dạng lưỡi cắt thường có 2 loại, phù hợp với mục đích sử dụng thiết bị cho nạo vét hồ hoặc sông, mương. Với hồ có chiều sâu mực nước (7-10 mét) và chiều dầy lớp bùn lớn (2-5 mét), sử dụng phương pháp nạo vét dạng lỗ. Lúc đó, lưỡi cắt có dạng ở hình 1(a). Khi nạo vét sông, hồ có mức nước nông (1- 5 mét), sử dụng phương pháp nạo vét dạng kéo trượt.
Thân bơm

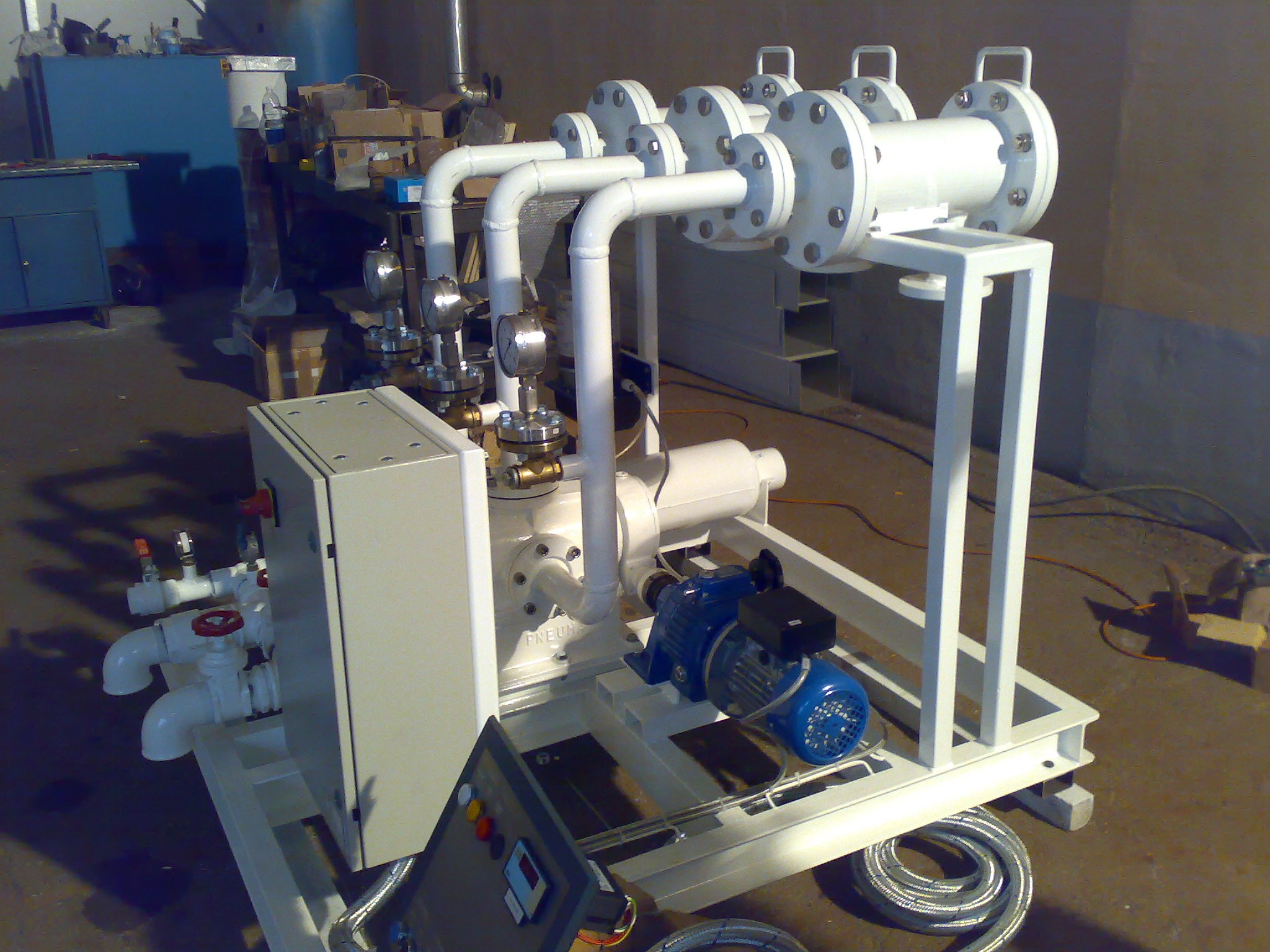

Hệ thống phân phối khí
Hệ thống phân phối khí gồm 2 phần chính là bộ phân phối khí và hệ thống điều khiển.
Bộ phân phối khí có 2 loại gồm có phân phối khí loại chìm (gắn với thân bơm chìm dưới nước) và phân phối khí loại quay được đặt trên sàn pontoon. Bộ phân phối khí loại chìm thường dùng cho hệ thống nạo vét dạng lỗ; bộ phân phối khí dạng quay thường dùng cho hệ thống nạo vét dạng trượt.
- Bộ phân phối khí dạng chìm (kí hiệu VS) gồm có:
- 03 van cấp khí nén, mỗi van cho 1 xi lanh của bơm bùn.
- 03 van xả khí, mỗi van cho 1 xi lanh của bơm bùn.
Khí được cung cấp (hoặc thoát ra) tới (hoặc từ) mỗi xi lanh bởi sự hoạt động có lựa chọn (mở hoặc đóng) của các van cấp (hoặc xả) liên quan trong bộ phân phối khí
- Bộ phân phối khí dạng quay ( kí hiệu UN) gồm có:
+ 03 bộ lọc khí nén, mỗi bộ cho 1 xi lanh của bơm bùn.
+ 01 động cơ (có điều tốc) dẫn động bộ phân phối khí, bảng điều khiển với các đồng hồ đo (áp lực, chân không).
Hệ thống chân không
Hệ thống chân không được thiết kế theo nguyên lý venturi với các van khí và bộ giảm âm được tổ hợp cùng bộ phân phối khí.
Hệ thống phân phối khí và hệ thống chân không
Nguyên lý làm việc
Hệ thống nạo vét bùn dùng khí nén (hệ thống Pneuma pump) gồm thân bơm (có 3 xi lanh) trang bị các van hút, van xả bùn; lưỡi cắt bùn; hệ thống phân phối khí, tự động kiểm soát sự cung cấp khí nén tới các xi lanh. Ngoài ra, có các thiết bị phụ trợ cho hệ thống như máy nén khí, tời dẫn động, hệ thống khung giàn, đường ống, van....

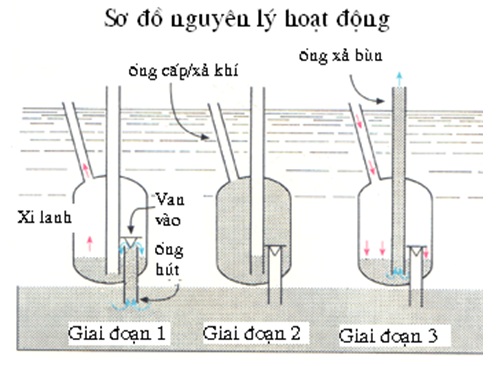

Sau đây là sơ đồ nguyên lý hoạt động của bơm khí nén:
Khi bơm được thả xuống, tạp chất và nước sẽ được hút vào 1 trong 3 xi lanh qua van nạp. Chân không trong xi lanh được tạo ra bởi hệ thống chân không theo nguyên lý Venturi. Sau khi xi lanh đầy bùn, khí nén được đưa vào xi lanh, đóng van nạp và đồng thời đẩy bùn ra khỏi xi lanh qua van xả vào đường ống xả. Khi xi lanh rỗng, áp suất khí nén được điều chỉnh bằng áp suất không khí, van xả đóng và van nạp mở. Hai chu kỳ hoạt động được lặp lại. Hệ thống phân phối khí tự động kiểm soát sự cung cấp khí nén tới các xi lanh sao cho luôn luôn có 1 xi lanh vận hành ở chức năng xả bùn.
|
